Geïntegreerde controller of solaromvormer?
250 m³/dag in Andalusië
In de Guadalquivir-vallei haalt een druppelbevloeide boomgaard zijn water uit een boorput van 120 m en vult een hoger gelegen bassin. De piekbehoefte bedraagt 250 m³ per dag, er ligt geen elektriciteitsleiding op het perceel en de teler wil er ook geen. LE LAB stelt twee oplossingen voor op dit werkpunt: een LORENTZ PSk2-controller en een GRUNDFOS SPE-motor met permanente magneten op een RSI-omvormer. Zo scheidt LE LAB ze, en zo blijkt waarom een functie van de omvormer, hoe reëel ook, hier niets weegt.
Een boomgaard, een bassin, geen stopcontact
Het schema is dat van duizenden Andalusische percelen: een boorput, een leiding die naar een irrigatiebassin stijgt, en de druppelslangen die vanuit het bassin op verval lopen. De pomp hoeft dus de vraag van de druppelaars niet te volgen, ze heeft één opdracht, het bassin vullen binnen de dag. Een netaansluiting komt niet in beeld: de post ligt ver, en zonne-energie op het ritme van de zon past precies bij dit soort vulling.
De ingevoerde gegevens
Zeven antwoorden volstaan. De referentiestad voor instraling is Córdoba, de waterdiepte 120 m, de opvoerhoogte naar het bassin 5 m, de leiding 150 m. LE LAB berekent de totale opvoerhoogte zelf, 132 m, door de drukverliezen bij het hoogteverschil op te tellen. Het vakje bijvoeding blijft op nee, en dat antwoord telt even zwaar als alle andere.

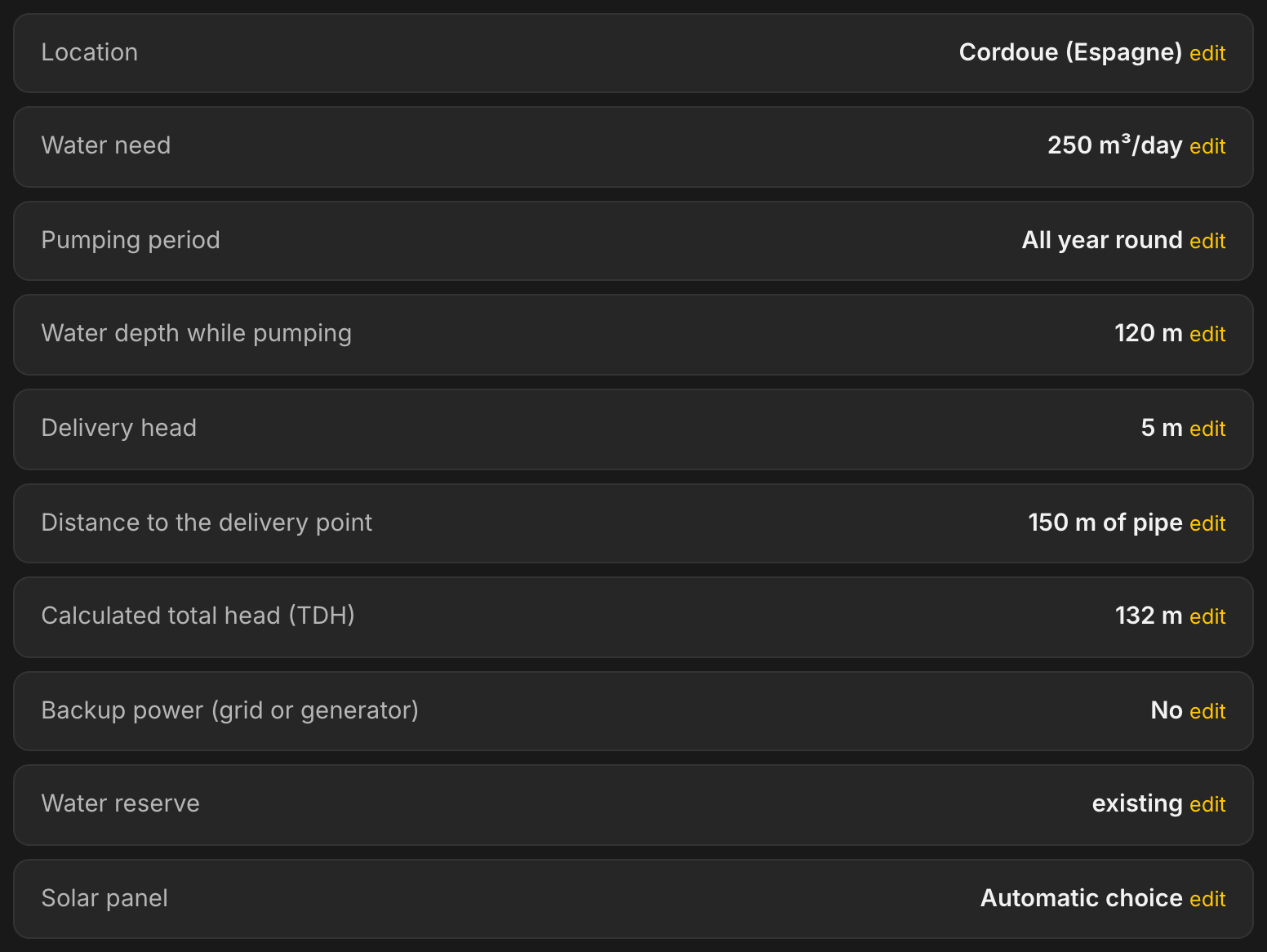

De samenvatting vóór de berekening. De totale opvoerhoogte wordt voor u berekend, ze hoeft niet te worden ingevoerd.
De gekozen oplossing: een geïntegreerde controller
LE LAB kiest een LORENTZ PSk2-40 met het pompdeel C-SJ42-19, een geheel van 6 duim dat tot 62 m³/h en 200 m opvoerhoogte aankan. Het veld telt 76 panelen van 515 Wp, oftewel 39 140 Wp, bekabeld in vier parallelle strings van negentien panelen in serie. De gemiddelde productie komt op 276,4 m³ per dag voor 250 gevraagd.
De oplossing in één oogopslag: de pomp, het veld en de gemiddelde productie, met de seizoensspreiding zonder omwegen.
De twee oplossingen op hetzelfde werkpunt
LE LAB toont niet één antwoord. Bij 250 m³ per dag en 132 m opvoerhoogte stelt het twee oplossingen voor, één per aansturingsfamilie, gerangschikt op de grootte van het zonneveld dat ze vragen.
| Oplossing | Zonneveld | Gemiddelde productie | Uitrusting |
|---|---|---|---|
| LORENTZ PSk2-40 C-SJ42-19 | 39 140 Wp · 76 × 515 Wp | 276,4 m³/d | geïntegreerde controller PSk2-40 |
| GRUNDFOS SPE 32-19 | 39 200 Wp · 80 × 490 Wp | 280,0 m³/d | omvormer RSI 30 kW, sinusfilter, temperatuursensor |
De twee velden zijn praktisch even groot: 39 140 Wp tegenover 39 200 Wp, oftewel 60 Wp verschil, en 76 panelen tegenover 80. Op dit werkpunt levert de geïntegreerde controller dus geen winst in geïnstalleerd vermogen op, en de SPE produceert gemiddeld zelfs iets meer, 280,0 m³/d tegenover 276,4. Wat de twee oplossingen scheidt, ligt elders, bij de te voorziene apparatuur. De keuze tussen de twee Grundfos-motoren op een omvormer komt apart aan bod, op de pagina SP of SPE.
De productie, maand na maand
Op de PVGIS-zoninstralingshistoriek van de streek loopt de productie van 206,6 m³ per dag in december tot 347,0 in juli. Er wordt gedimensioneerd op de gemiddelde maand, en de spreiding wordt getoond zoals ze is: de wintermaanden zakken onder de gevraagde 250 m³. Voor een boomgaard is dat het juiste compromis, want de irrigatiepiek valt precies wanneer de zon er is. Wie de 250 m³ in december nodig had, leest deze grafiek en dimensioneert op de ongunstigste maand, wat de applicatie aanbiedt.

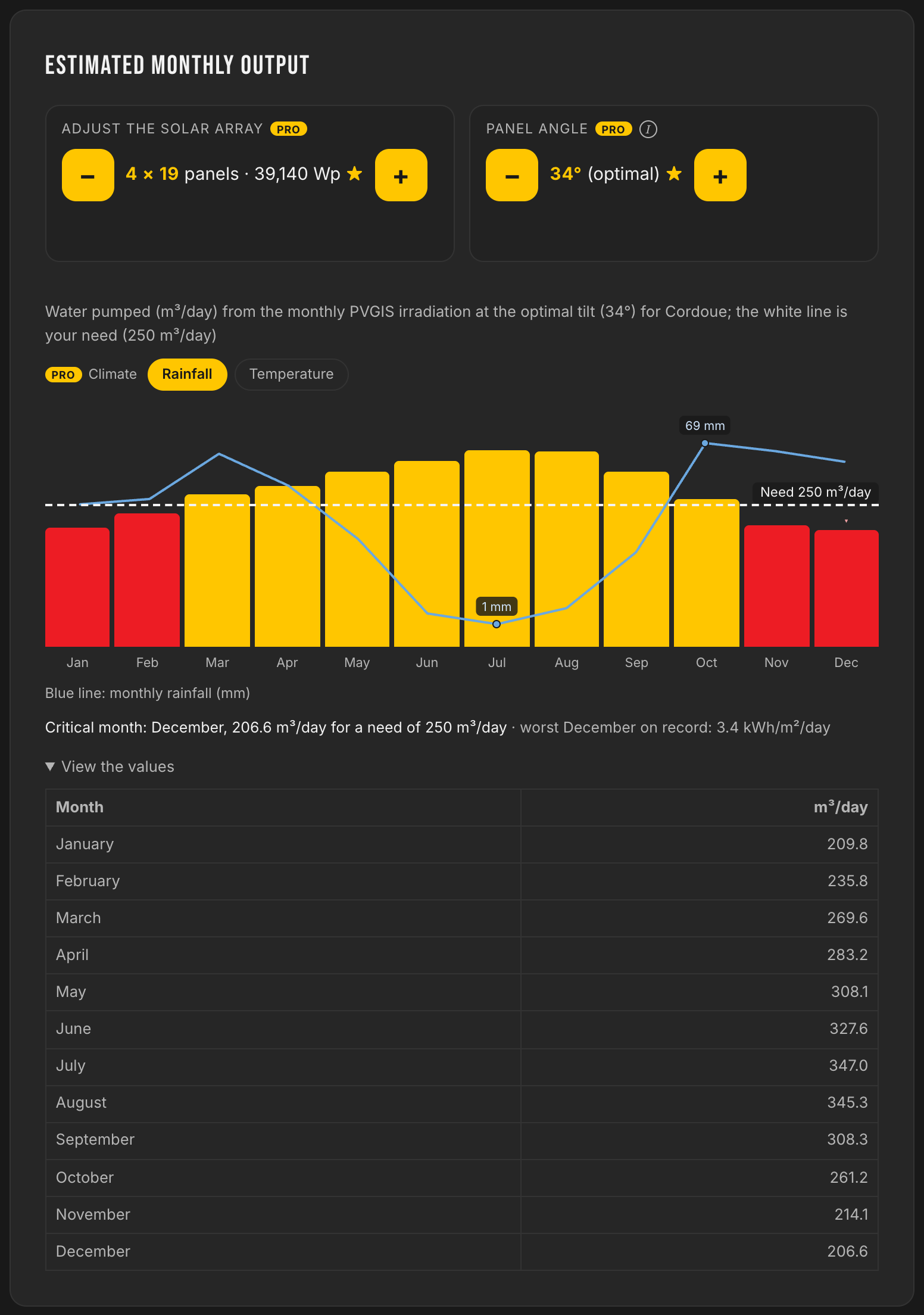

De geschatte maandproductie, tegenover de lijn van de behoefte. De blauwe curve is de neerslag, ze zegt meer over het irrigatieseizoen dan een kalender.
De wisselstroomingang van de RSI, en waarom die hier niets weegt
De GRUNDFOS RSI-solaromvormer heeft een functie die de PSk2-controller niet standaard heeft: hij aanvaardt wisselstroom. Het zonneveld en een driefasige voeding worden op dezelfde ingangsklemmen van de omvormer aangesloten, via een bronomschakelaar die verhindert dat ze tegelijk verbonden zijn, en de fabrikant presenteert deze voeding als noodvoeding bij onderbreking van het zonneveld. Dat is een echt voordeel, op voorwaarde dat men het nodig heeft.
Op deze boomgaard vraagt niemand erom. Het criterium scheidt dus niets. De rangschikking gaat op veldgrootte, en hier liggen de twee velden 60 Wp uit elkaar: wat ze echt scheidt, is de apparatuur, aan de ene kant een afgestemde controller, aan de andere een omvormer met zijn sinusfilter. In het buurland, op een veel diepere boorput en met het net bij de post, geeft dezelfde vraag het omgekeerde antwoord, en met goede redenen.
Twee even grote velden, twee verschillende opstellingen
