Zes panelen voor 470 dieren:
zonne-drenking op de zomerweide
In de Béarnse Pyreneeën brengt een herdersgroepering elke zomer 470 dieren naar haar zomerweide. De gevatte bron ligt onderin het dal, 45 meter onder de drinkbakken. Zonder elektriciteitslijn en zonder toegangsweg moet het systeem de behoefte van de kudde dekken met materiaal dat te voet naar boven kan worden gedragen.
De behoefte, zoals de herder ze beleeft
Elke zomer verlaat de kudde van de groepering de stallen voor het gras op hoogte. Aan water ontbreekt het niet bij de bron, verderop naar beneden; het ontbreekt daar waar de dieren grazen. In droge zomers wordt het waterhalen een dagelijkse klus: naar beneden, vullen, weer omhoog. Het doel past in één zin: dat de bron vanzelf, op het ritme van de zon, de watertank en de drinkbakken op het plateau vult.
Een generator zou vereisen dat de hele zomer brandstof naar boven wordt gebracht. Rechtstreeks pompen op zonne-energie, zonder batterijen, is op zulke situaties toegesneden: een paar panelen, een pomp van 3,5 duim, en niemand meer die met jerrycans naar boven moet worden gestuurd.
De behoefte berekend vanuit de veestapel
Geen volume te raden: LE LAB vraagt naar de kudde, niet naar kubieke meters. 60 runderen, 10 paarden, 400 kleine herkauwers, op basis van de FAO-normen per dier en per dag, en de applicatie berekent: 4,7 m³ per dag. Deze normen per dier zijn een uitgangshypothese, te bevestigen met de veehouder naargelang soort, gewicht en seizoen. De seizoensgebondenheid wordt op dezelfde plek opgegeven: het pompen loopt van juni tot september, de hele studie richt zich op het zomerweideseizoen.

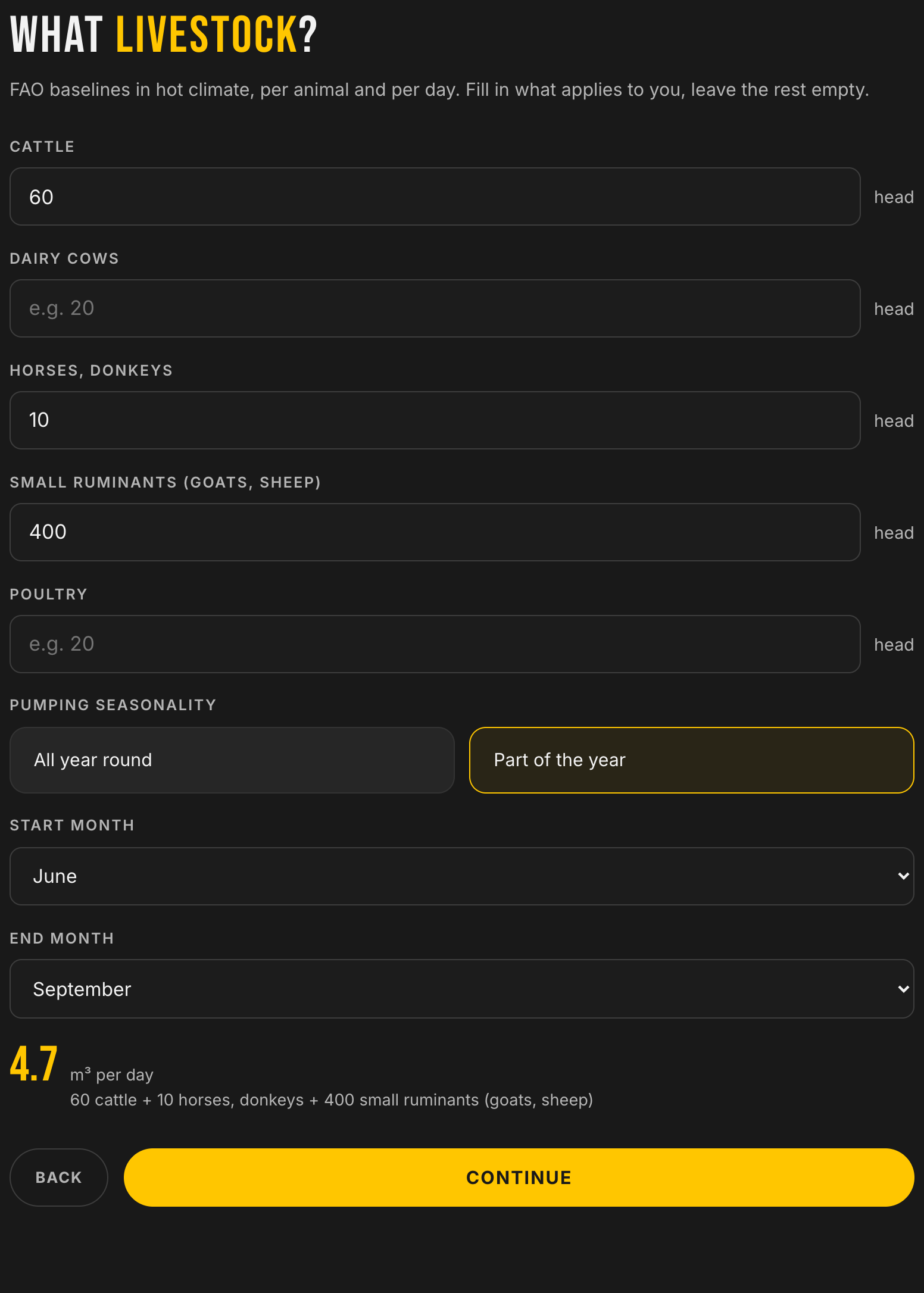

De stap veestapel: u voert dieren in, de applicatie berekent de kubieke meters, en het seizoen wordt met één klik opgegeven.
De gegevens van het terrein
De referentiestad voor zoninstraling is Pau, aan de voet van de Béarnse valleien. De pomp wordt 3 m in het bekken van de bronvatting gedompeld; 45 m opvoer naar de drinkbakken, 300 m leiding langs de helling: de totale opvoerhoogte wordt automatisch berekend, 52 m. Geen aanvulling mogelijk daarboven, en de tank van 10 m³ wordt opgegeven als bestaande voorraad.

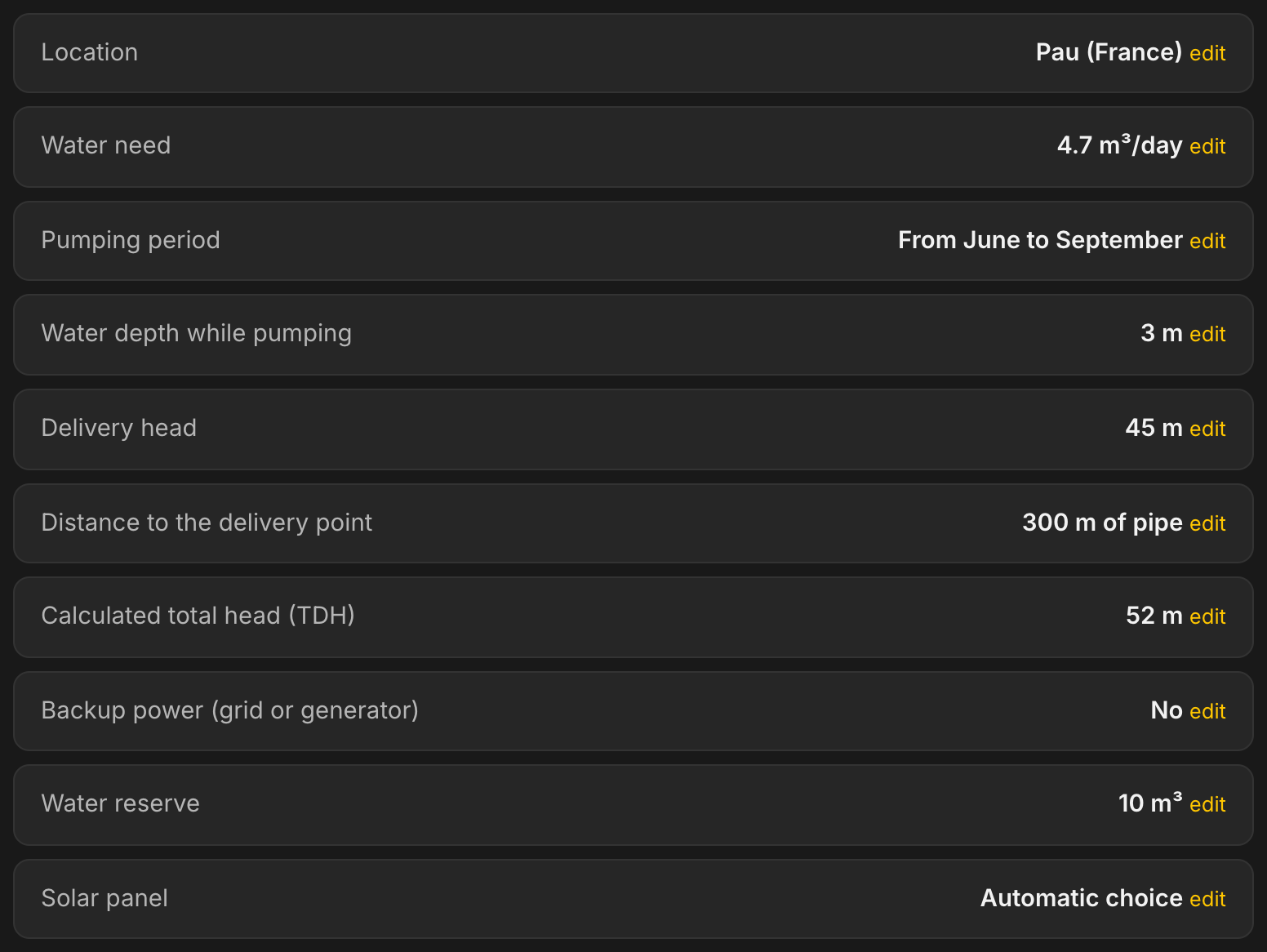

Het overzicht vóór de berekening: negen antwoorden volstaan, de totale opvoerhoogte wordt voor u berekend.
Wat LE LAB voorstelt: het kleinste systeem van de reeks
Een LORENTZ PS2-150 AHR-04S, een pomp van 3,5 duim met spiraalrotor, gevoed door zes panelen van 95 W in drie strengen van twee, oftewel 570 Wp op 24 V. Productie over het seizoen: 5,2 tot 5,8 m³ per dag voor de gevraagde 4,7. Aan het andere uiteinde van onze reeks praktijkvoorbeelden telt de hybride waterleiding van Tsjaad 8.755 Wp, vijftien keer meer: dezelfde applicatie dimensioneert beide.
De oplossing in één oogopslag. De gemiddelde productie van de tegel, 5,6 m³ per dag, is die van het zomerweideseizoen: van 5,2 m³ per dag in september tot 5,8 in juli (stap 4).
De productie, afgestemd op het zomerweideseizoen

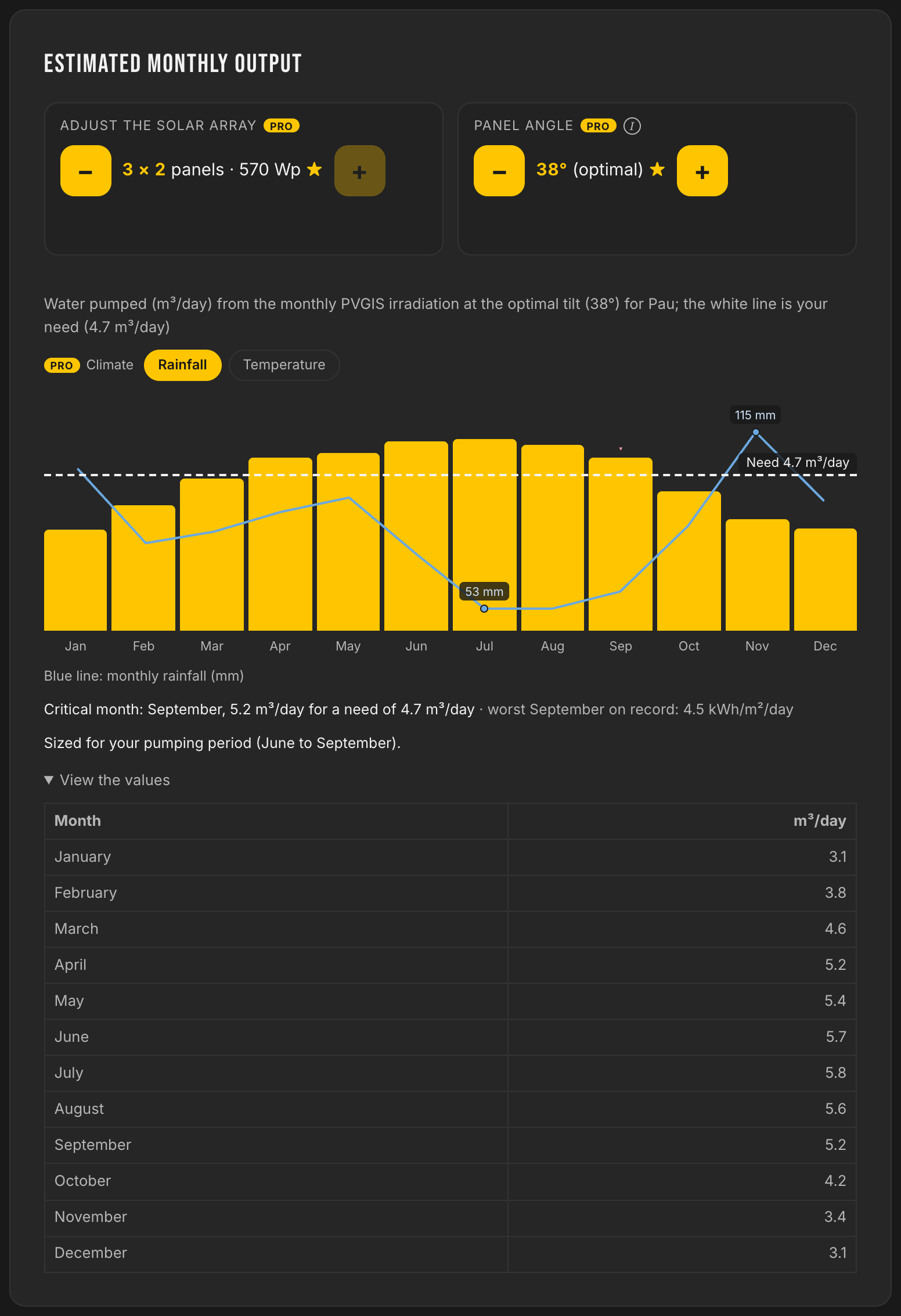

Op basis van zestien jaar PVGIS-zoninstralingshistoriek van het Pyreneeënvoorland komen de vier zomerweidemaanden boven de behoeftelijn uit: 5,7 m³ per dag in juni, 5,8 in juli, 5,6 in augustus, 5,2 in september, de kritieke maand getoond. De wintermaanden vallen buiten de pompperiode: de kudde is weer naar beneden, de studie is gedimensioneerd voor de opgegeven periode, niet voor een januari zonder dieren.
Gedimensioneerd voor de pompperiode: de referentiemaand is september, de krapste van het seizoen, niet een niet-relevante wintermaand.

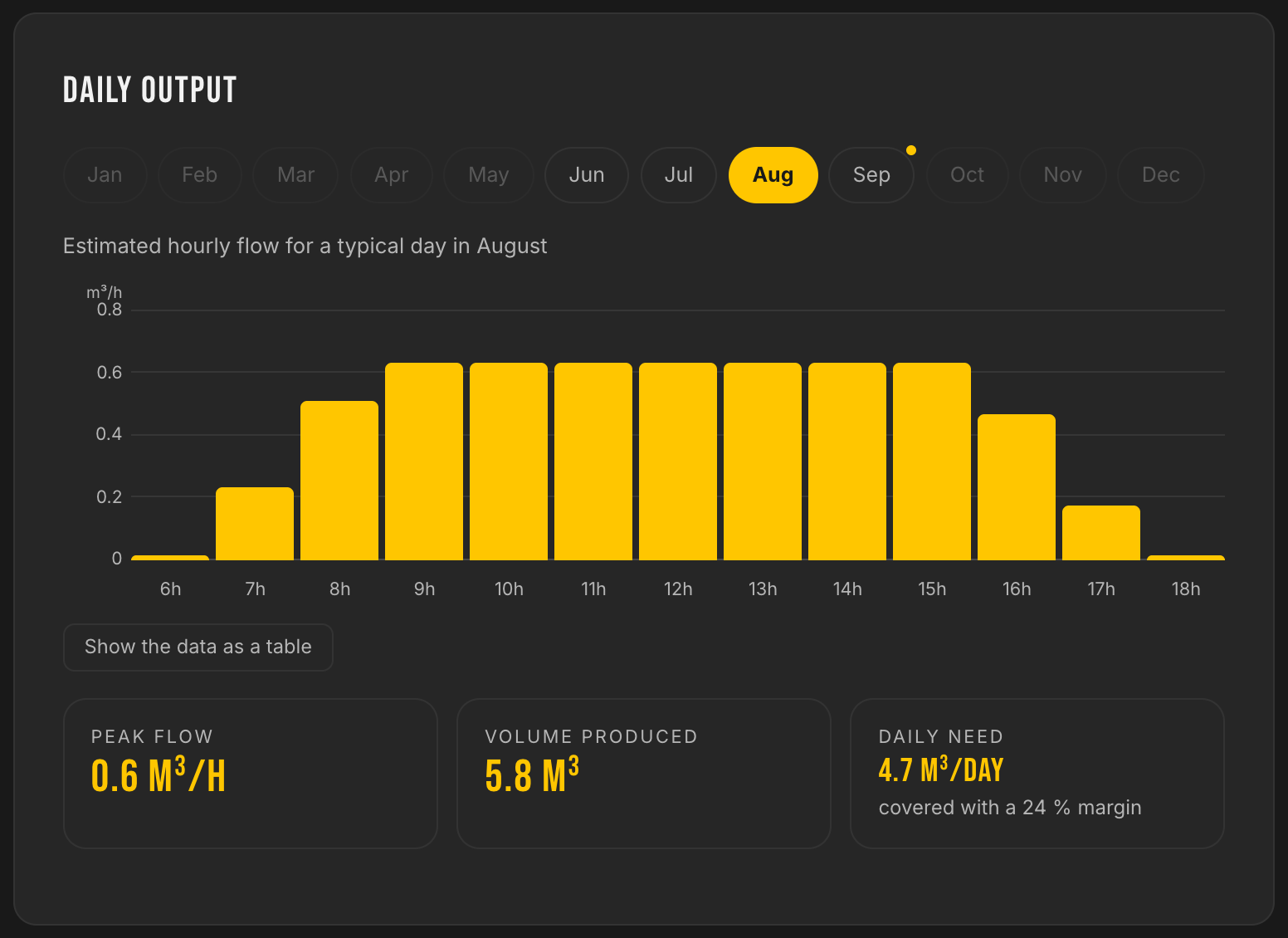

De typische dag van augustus: een plateau op 0,6 m³/u van 9 tot 15 uur, 5,8 m³ naar de drinkbakken opgepompt. Terwijl de kudde graast, vult de tank zich.
De tank van 10 m³ op de testbank

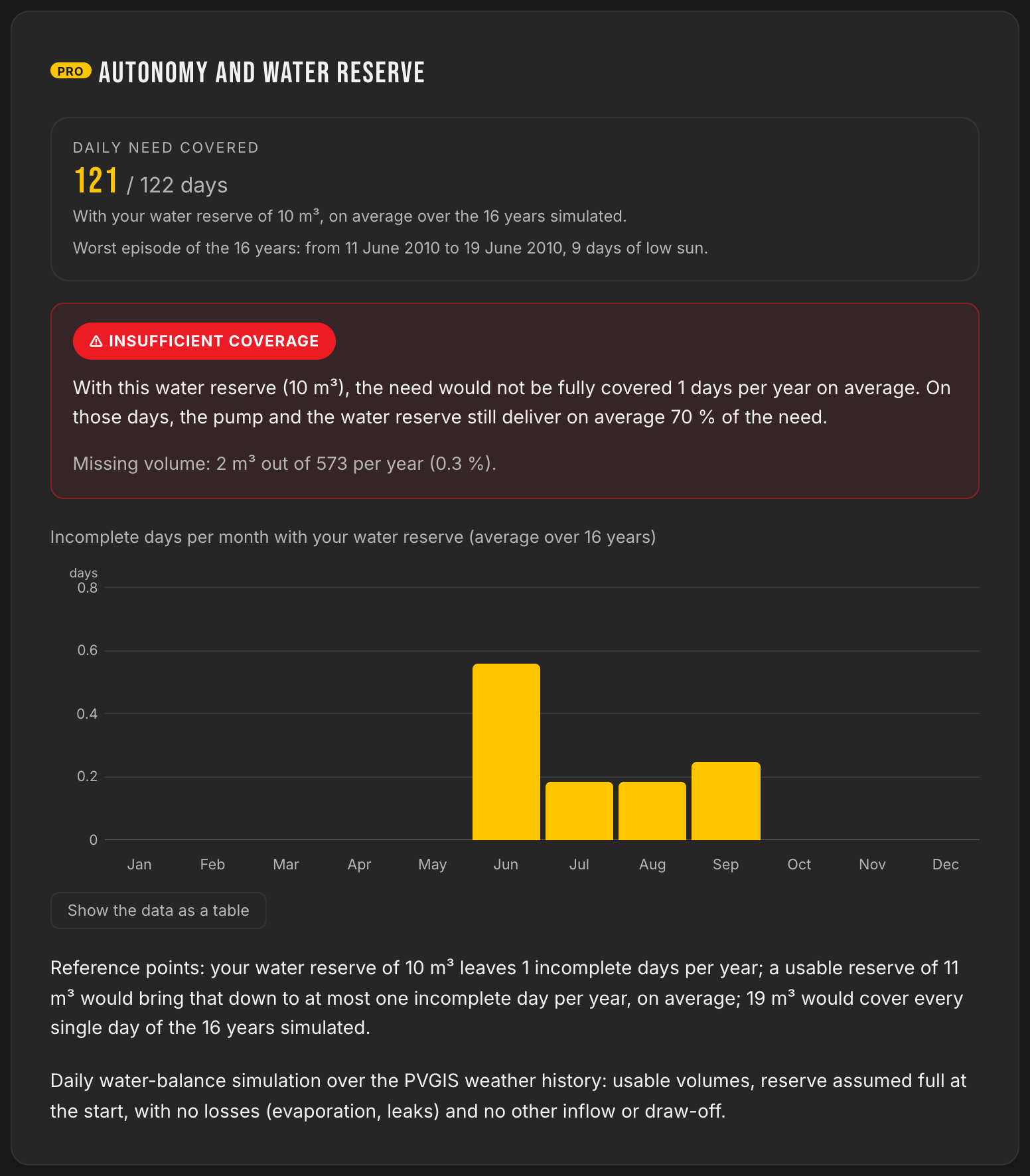

LE LAB simuleert de watervoorraad dag na dag, over de zestien zomerweideseizoenen van de zestien jaar PVGIS-weerhistoriek. Met de tank van 10 m³ zijn 121 van de 122 seizoensdagen volledig gedekt. De ene onvolledige dag van een gemiddeld seizoen levert toch nog 70% van de behoefte, en het tekort komt neer op 2 m³ op 573, oftewel 0,3%. De ongunstigste episode toont het echte risico van de berg: negen dagen weinig zon van 11 tot 19 juni 2010, een sombere start van de zomerweide zoals het Béarn die kan geven.
De richtwaarden becijferen het vervolg: 11 m³ zou de onvolledige dagen terugbrengen tot hooguit één per seizoen, 19 m³ zou elke dag van de zestien jaar dekken. Eén tank meer volstaat, als de groepering naar nul waterhaal-klussen streeft.
De fabriekscurven, op het werkelijke werkpunt

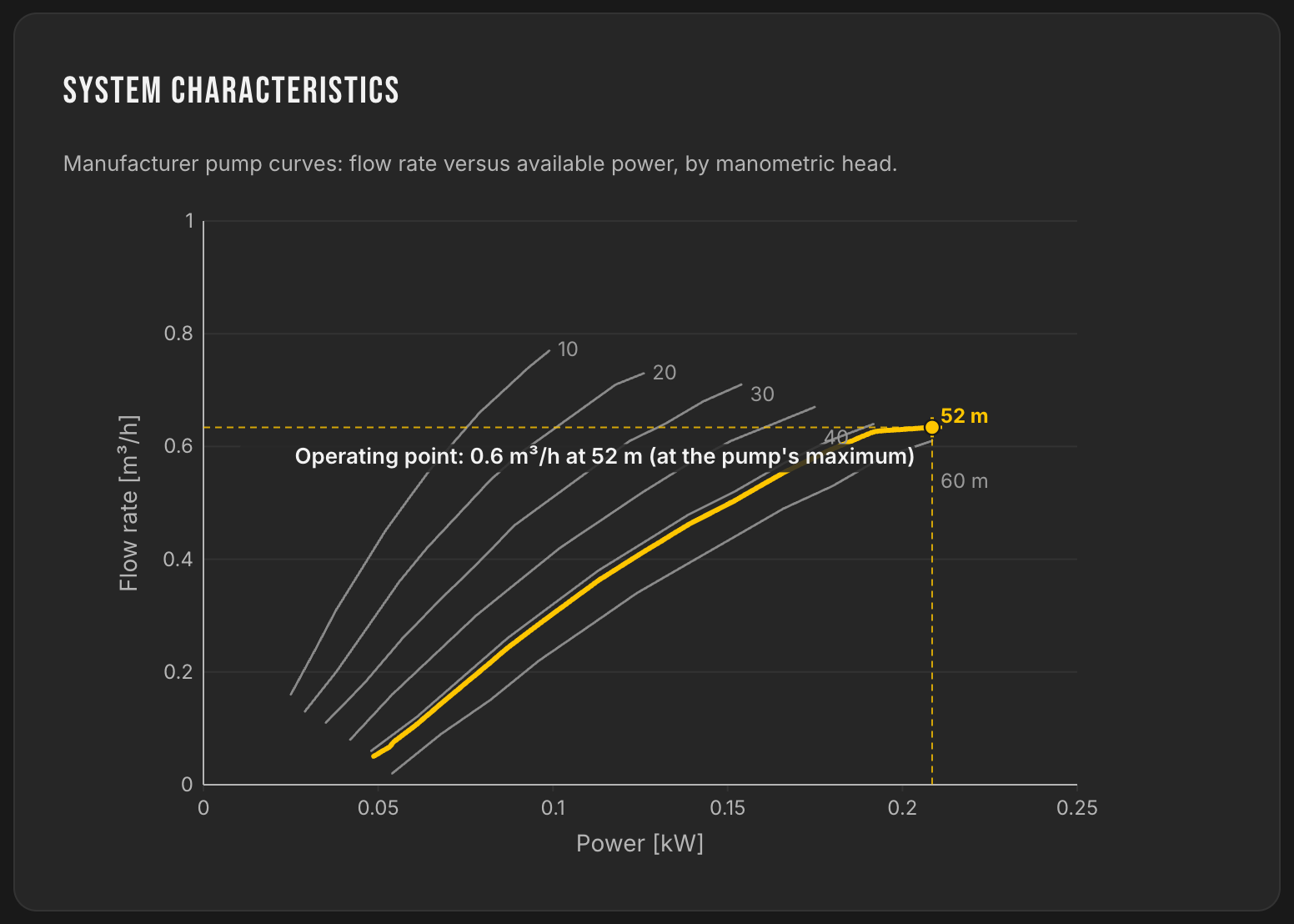

De Q/H-curven van de pomp, getekend op basis van de officiële LORENTZ-gegevens, hoogte van het project uitgelicht: 0,6 m³/u bij 52 m, op het maximum van de pomp, en LE LAB schrijft het zo. De AHR-04S aanvaardt tot 0,8 m³/u en 60 m: de kleine rotor werkt op volle kracht, het is het veld van 570 Wp dat zo krap mogelijk is afgestemd.
Debiet volgens het beschikbare vermogen, per opvoerhoogte. De gele curve is die van het project, bij 52 m.
De tool schetst het kader, het vakmanschap geeft de doorslag
